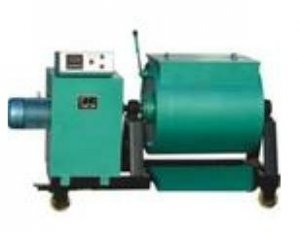

HJW-60/30單臥軸式混凝土攪拌機本攪拌機科攪拌普通混凝土、輕質混凝土及干硬性混凝土，也可應用到其它行業實驗室對不同物料進行攪拌。
技術參數：
1、進料容量： 48 升 , 出料容量： 30 升 （ 30 型） 96 升 ， 出料容量： 60 升 (60 型 )
2、最大出料容量： 33 升 （ 30 型） 66 升 （ 60 型）
3、攪拌機轉速： 48 轉/分
4、攪拌均勻時間：≤ 45 秒
5、電機功率：1.5KW 2.2KW 380V
單臥軸式混凝土攪拌機使用說明書
一、簡介
1、本設備有箱體、電機、蝸輪箱、齒輪箱、葉片、刮板、筒體，蝸架及程控器組成。
2、單臥軸式混凝土攪拌機傳動型式為電機連接蝸輪箱蝸桿，傳動 蝸輪，蝸輪軸上端通過離合器帶動攪拌筒作逆時針方向旋轉，蝸輪軸下端輸出齒輪與立柱下端齒輪哧合，通過立軸上聯接器傳動上齒輪箱主動齒輪，經中間齒輪傳動攪拌齒輪帶動攪拌葉片作順時針轉動、具體傳動程序為：攪拌筒轉速 1452×2/48=60.42r/min
二、單臥軸式混凝土攪拌機技術參數：
1、進料容量：48升, 出料容量：30升(30型) 96升， 出料容量：60升 (60型)
2、最大出料容量：33升(30型) 66升(60型)
3、攪拌機轉速：48轉/分
4、攪拌均勻時間：≤45秒
三、強制式單臥軸混凝土攪拌機操作規程
1、起動強制式單軸混凝土攪拌機前首先檢查旋轉部分與料筒是否有刮碰現象，如有相碰現象，應及時調整。
2、減速箱應注入機油后方能使用，卸料蝸輪付及滑動軸承處注入機油。
3、清理料筒內雜料。
4、啟動攪拌機前將筒體限位裝置鎖緊，然后再啟動。
5、攪拌機啟開后發現運轉方向不符合要求時，應切斷電源，將導線的任意兩根相線互換位置再重新啟動。
6、將混凝土拌合料裝入料筒內，合上筒蓋。
7、根據攪拌時間調整時間繼電器的定時，注意在斷電情況下調整。
8、按動啟動按鈕，主軸便帶動攪拌鏟運轉。
9、達到調定時問后自動停車。
10、卸料時先把混凝土攪拌機停止，然后將筒體位限置手柄松開，再旋轉手輪，由蝸輪付帶動料筒旋轉到便于出料的位置，停止轉動，然后啟動機器使主軸運轉方可排出物料，直至將料排凈停止主軸運轉旋轉手輪使料筒復位。
11、清洗料筒，將水倒入料筒內使主軸運轉將料筒和鏟片沖洗干凈或用砂子清洗也可。
四、單臥軸式混凝土攪拌機維護及保養
1、本機應安放在干燥及無任何腐蝕介質的環境中。
2、使用完畢務必將筒內及攪拌葉用清水擦洗干凈并擦干。(長期不使用者可在同內及葉片表面上防銹油)
3、經常注意使用后緊固件是否松動，及時擰緊。
4、投料時嚴禁在水泥及沙子中夾入鐵釘、鐵絲等硬物以免損壞機械。
5、減速箱使用一段時間后，要檢查其潤滑油位的高低，及時補充到觀察孔能看到油面，油質為30#的機械油
6、如遇修理傾倒時，必須先將油盤內的積油放盡，平時一季度換油一次。
