HSP-540型混凝土收縮膨脹儀
一、主要用途
HSP-540型混凝土收縮膨脹儀符合 GBJ82-85的規定，是用于測量砼試件在某一環境條件下，硬化過程中長度（體積）發生變化的專用儀器，可為建筑可研究院所、教育部門、設計和施工單位對砼的特性進行研究、教育、質量控制和檢測提供可靠依靠。
二、技術參數
1、測量范圍:534-545mm
2、標準桿長度:540±0.2mm
3、百分表量程：0-10mm
4、外形尺寸（長×寬×高）：670×240×180mm
5、質量：≈12kg
三、結構及功能

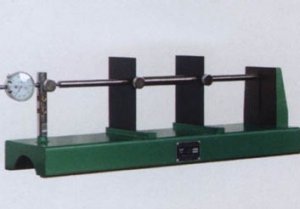

混凝土收縮膨脹儀由底座、定位立柱、可調立柱、百分表、標準桿等組成。
1、底座為鋼結構部件、用于安放砼試塊之用。
2、定位立柱，用于標準桿和砼試塊測頭左側端的縱橫向限位。
3、可調立柱，其商埠預制有3個安裝百分表的通孔和幫助百分表定位的緊定螺釘。三個通孔分別距底座基準面50mm，75mm,100mm 距底座基準面50mm的孔，用于測量100×100×515規格的砼試塊；距底座基準面75mm的孔，用于測量150×150×515規格的砼試塊（由于試模規格只有150×150×600，應次建議使用試模縮短件，使砼試塊成形尺寸變為150×150×515）。
4、標準桿，以此作為儀器的基準長度。出廠前標準桿已安裝在標準桿擱架上，請不要隨意拆裝，以免影響標準桿中心高度的準確性。標準桿各側面的50、75 100字樣，表示該處如放在底座基準面上，則標準趕9的中心高分別為50mm、75mm、100mm.
四、混凝土收縮膨脹儀操作與使用
1、選取您所需的標準桿中心高，將標準桿左側一端（（如結構圖）靠在定位立柱凹槽內，標準桿擱架下平面緊貼底座的基準面，然后將標準桿另一端慢慢推入儀器的中心部位。
2、擰松緊定螺釘，將百分表慢慢插入您所選用的可調立柱孔內，使百分表測頭與標準桿右端接觸，然后擰緊緊定螺釘，使百分表在儀器上定位。讀記此時百分表的刻度。
3、砼試件的安放方法與1相同。
4、砼試件的制作、養護及收縮、膨脹試驗按GBJ82-85有關標準進行。
五、注意事項
1、混凝土收縮膨脹儀應安放在平整的工作臺上，其四個腳應受力均勻，切忌三點著力，以防儀器變形而影響精度。
2、標準桿是儀器的基準長度單位，必須輕拿輕放，防止變形。
3、百分表為精密部件，試件放置及取出時應輕穩仔細，切勿碰撞表架及表桿。
4、每次使用完畢，應在非油漆件表面涂少許潤滑油，在百分表活動零件表面涂儀表油。
5、粉塵濃度高的環境或較長時間停用，應采取防塵措施。
